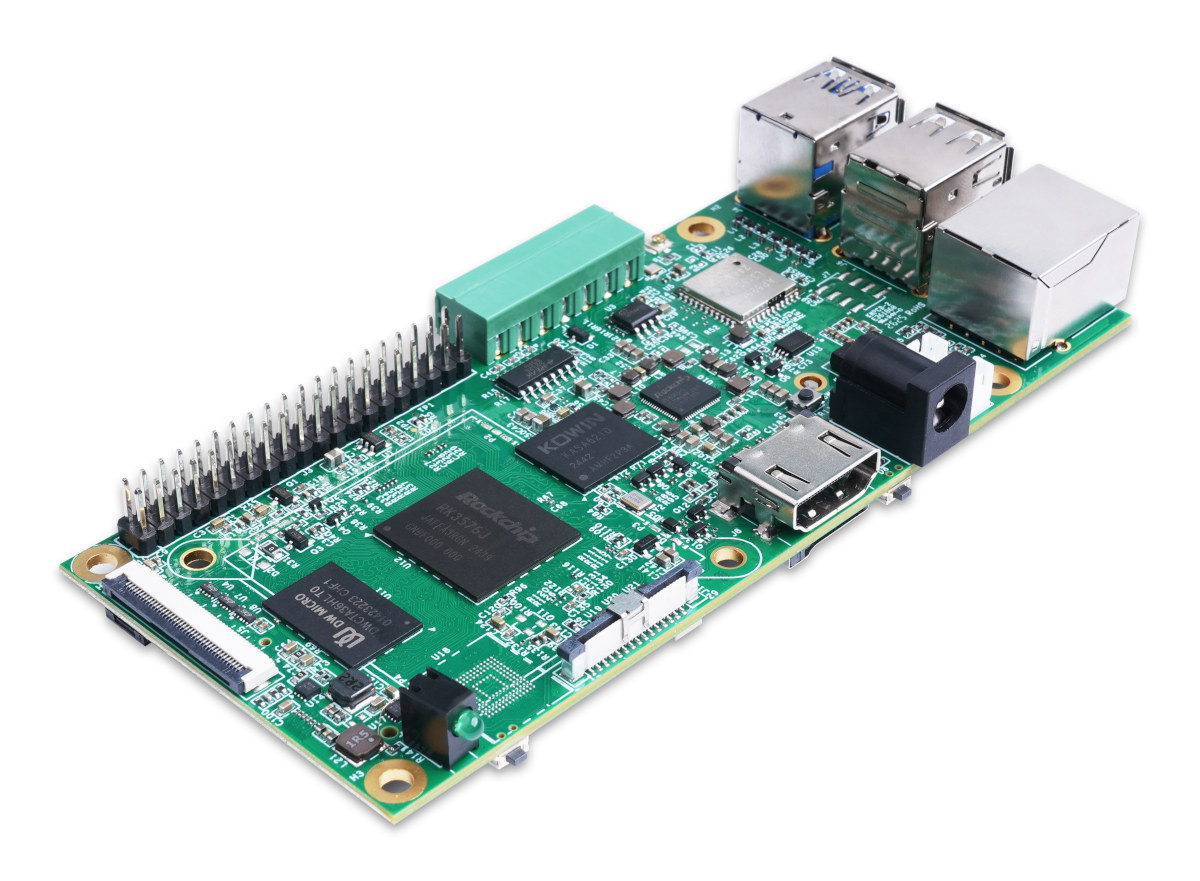

Geniatech XPI-3576 — ещё одна плата Rockchip RK3576 с оперативной памятью до 16 ГБ, флеш-памятью до 128 ГБ, слотом M.2 Key B+M для накопителя или акселератора ИИ, видеовыходом HDMI 2.1, коннекторами MIPI DSI и CSI, гигабитным Ethernet, WiFi 5, Bluetooth 5.0, несколькими портами USB, 40-контактным разъёмом GPIO и клеммной колодкой с интерфейсами RS232, RS485 и CAN Bus.
Компания Geniatech представила семейство XPI в 2018 году, начав с одноплатного компьютера XPI-S905X , который соответствует форм-фактору Raspberry Pi 3. С тех пор все остальные платы XPI используют форм-факторы Raspberry Pi Model B или Zero, но XPI-3576 отличается, так как плата на Rockchip RK3576 основана на форм-факторе «расширенная кредитная карта» (125 x 56 мм), что позволяет реализовать дополнительные функции, такие как полноценный слот M.2 2280, сохраняя совместимость с (большинством) Raspberry Pi HAT.
Характеристики Geniatech XPI-3576:
- Система на кристалле – Rockchip RK3576
- ЦП
- 4 ядра Cortex-A72 с частотой 2,2 ГГц, 4 ядра Cortex-A53 с частотой 1,8 ГГц
- Микроконтроллер Arm Cortex-M0 с частотой 400 МГц
- Графический процессор – ARM Mali-G52 MC3 с тактовой частотой 1 ГГц с поддержкой OpenGL ES 1.1, 2.0 и 3.2, OpenCL до версии 2.0 и Vulkan 1.1 со встроенным 2D-ускорением
- Нейропроцессор – акселератор ИИ с производительностью 6 TOPS (INT8) с поддержкой смешанных операций INT4/INT8/INT16/BF16/TF32.
- Видеопроцессор
- Декодер видео: H.264, H.265, VP9, AV1 и AVS2 до 8K при 30 к/с или 4K при 120 к/с.
- Кодер видео: H.264 и H.265 до 4K при 60 к/с, кодер/декодер (M)JPEG до 4K при 60 к/с.
- ЦП
- Системная память – 4 ГБ (по умолчанию), 8 ГБ или 16 ГБ
- Хранилище данных
- 32 ГБ (по умолчанию), 64 ГБ или 128 ГБ флеш-памяти eMMC
- Слот для карт MicroSD
- Поддержка SSD M.2 NVMe 2280 через слот M.2 Key-B+M
- Площадка для флеш-памяти UFS 2.1 (примечание: не указано в спецификациях)
- Видеовыход
- HDMI 2.1 до 4Kp60
- 4-канальный коннектор MIPI DSI FPC
- Интерфейс камеры – 4-канальный коннектор MIPI CSI FPC
- Сетевые интерфейсы
- Гигабитный Ethernet, порт RJ45
- Двухдиапазонный WiFi 5 и Bluetooth 5.0 через модуль Ampak AP6256 + коннектор антенны IPEX
- USB – 2 порта USB 3.0, 2 порта USB 2.0
- Последовательные интерфейсы – Клеммная колодка Phoenix с интерфейсами RS232, RS422/RS485 и CAN Bus
- Отладка – 4-контактный разъём UART
- Расширение
- 40-контактный разъём GPIO
- Слот M.2 B+M-key (PCIe 3.0) 2280 для накопителя или модуля ИИ Hailo-8 M.2
- Разное – Таймер watchdog, часы реального времени (RTC) + разъём резервной батареи, 2 кнопки, зелёный светодиод
- Питание – 12 В постоянного тока через цилиндрический разъём или 4-контактный коннектор
- Потребляемая мощность – Режим простоя: 0,6 Вт; «полная нагрузка»: 2,76 Вт (тест на стресс памяти плюс 100% нагрузка на четыре ядра Cortex-A53)
- Габариты – 125 x 56 x 22,6 мм
- Вес – 32 грамма
- Температурный диапазон – от -40 до +85°C
Geniatech обеспечивает поддержку Debian 12 и Android 14 , а также упоминает совместимость с экосистемой Raspberry Pi, жизненный цикл более 10 лет, «Deep BSP» и поддержку пользовательских ввода-вывода. Предположительно, Deep BSP — это BSP для глубокого обучения для модуля акселератора ИИ Hailo-8. Ни программное обеспечение, ни связанная документация не доступны публично, только руководство по аппаратной части можно загрузить с веб-сайта.
Хотя дизайн «расширенной кредитной карты» интересен, желательно было сохранить точки крепления как на платах Raspberry Pi Model B, так как пользователи получат лишь одну-две точки для установки HAT или pHAT на XPI-3576. Вероятно, существуют иные причины такой компоновки печатной платы. Изначально предполагалось, что размещение Rockchip RK3576 снизу позволит использовать более крупные радиаторы, но если существующего радиатора достаточно для охлаждения под нагрузкой, такой дизайн не требуется.
